Сварка – непростая задача. Сформировать ровный, эстетичный, прочный шов может только опытный специалист, в распоряжении которого есть соответствующее оборудование. Задача руководства – обеспечить условия, в которых мастер может работать с максимальным комфортом, демонстрируя весь профессионализм.
Одна из наиболее трудоемких операций – сварка массивных деталей, габаритных изделий сложной конфигурации, состоящих из множества элементов. Чтобы добраться до нужной области, приходится постоянно переворачивать их, что вручную очень сложно, зачастую – невозможно. Необходима механизация данного процесса, основа которой – вращатель. Что это? Какими классами представлены вращатели? По какому принципу функционируют? Где используются?
Понятие
Сварочный вращатель – устройство, основные функции которого – плавный поворот, точное позиционирование свариваемого изделия в нескольких плоскостях. Это позволяет специалисту без проблем добраться до нужной области, работать в свободных и комфортных, а не в стесненных условиях, исключить необходимость ручного поворота, отнимающего массу сил и времени.
Большинство вращателей укомплектовано электромоторами, создающими основное усилие. Функционал, грузоподъемность, принцип действия, габариты, конструктивные особенности, сферы эксплуатации определяются модификацией. Устройства представлены несколькими типами, требующими более подробного рассмотрения.
Классификация

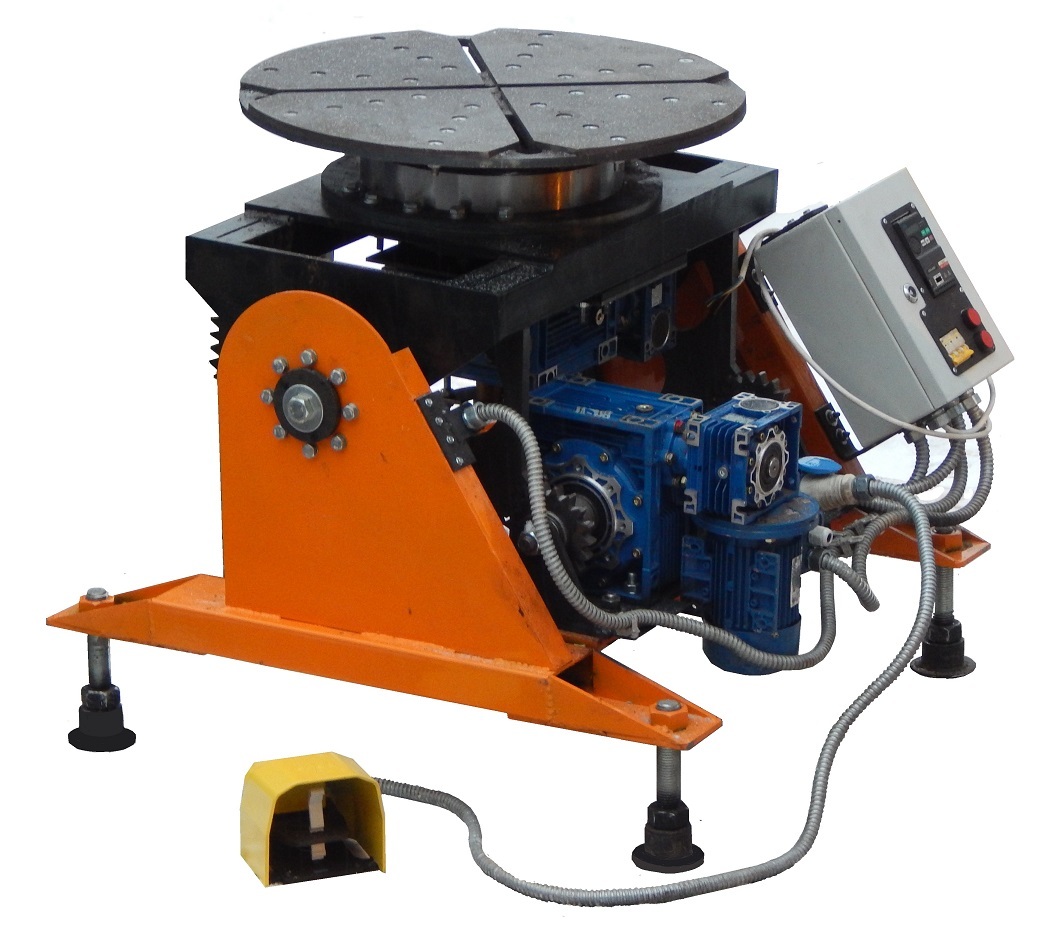

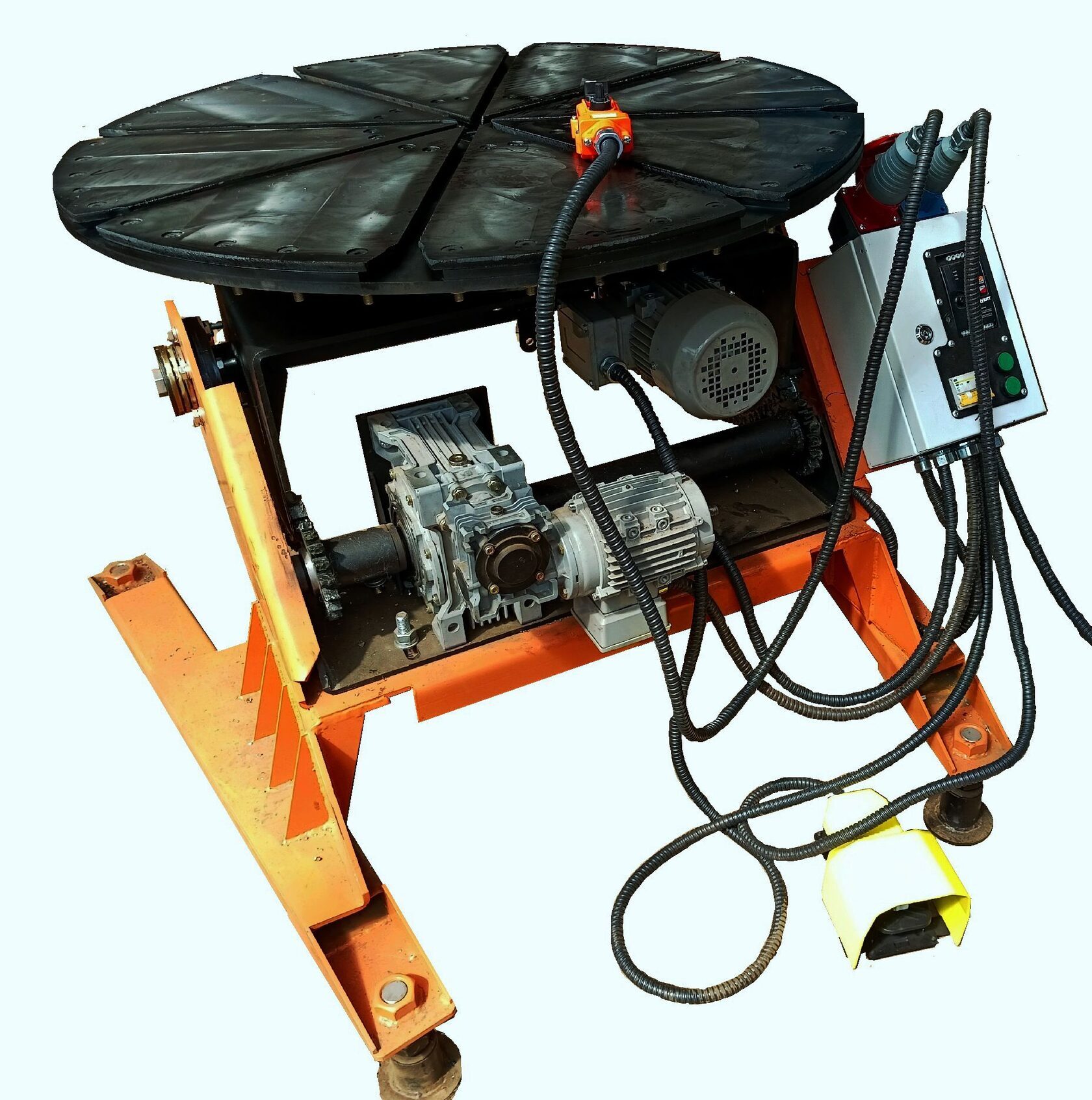

К категории наиболее универсальных принадлежат двухосевые сварочные вращатели. Они укомплектованы массивным круглым столом, называемым планшайбой, поворотным механизмом, обеспечивающим наклон от 0 до 90 градусов. Планшайба вращается вокруг оси, что позволяет развернуть изделие нужным образом, добраться до области формирования шва.
В работе важно учитывать, что при отклонении стола меняется распределение массы детали. Механизм испытывает большую нагрузку на излом и может выйти из строя. При установке планшайбы в позицию, перпендикулярную полу, необходимо сильно ограничивать грузоподъемность, не допускать перегрузки.
Одноосевые с горизонтальной осью поворота
Устройство может повернуть заготовку вокруг горизонтальной оси, что оптимально подходит для круговых, эллиптических сварных швов. Конструктивно оборудование довольно простое, состоит из двух основных узлов:
- Фиксатор. Удерживает деталь, обеспечивает стабильность ее позиции, исключает биение, вибрации, случайные смещения.
- Привод. В большинстве случаев – электрический. Обеспечивает контролируемое вращение.
В зависимости от габаритов и конструкции, устройство позволяет фиксировать как небольшие заготовки весом в несколько десятков килограммов, так и массивные – в тонны.
Одноосевые с вертикальной осью поворота
Они похожи на универсальные, оснащены круглым столом-планшайбой, но не укомплектованы механизмом поворота. Это несколько ограничивает сферу эксплуатации, но упрощает конструкцию, снижает ее стоимость, повышает надежность и грузоподъемность. Некоторые модели позволяют работать с заготовками длиной несколько метров, весом – тонн.
Роликовые
Ориентированы на работу только с цилиндрическими деталями, например, трубами и цистернами, но универсальны. Допустимо использование не только для сварки, но и для покраски, резки, нанесения маркировки. Заготовки плотно удерживаются оборудованием, вращаются – за счет системы роликов. Классическая конструкция сформирована статичными и приводными роликами. Первые отвечают за фиксацию, удерживание заготовки в нужной позиции, исключение случайных смещений, вторые – за вращение.
Классифицировать роликовые вращатели можно по особенностям расположения вращающихся элементов. Существует несколько основных схем:
- Стандартная. Несколько роликов, расстояние между которыми нужно регулировать вручную, приводить его в соответствие габаритам и конфигурации конкретной заготовки. Такие решения характеризуются универсальностью, большой грузоподъемностью, надежностью. Единственный минус – необходимость повторной настройки при переходе на изделия другого диаметра.
- Самоцентрирующаяся. Главное отличие от предыдущей – способность самостоятельно подстроиться под изменившийся диаметр заготовок. Это ускоряет производственный процесс, упрощает эксплуатацию, но несколько ограничивает грузоподъемность.
- Наклонная. Функция наклона повышает точность позиционирования, но ограничивает грузоподъемность.
Независимо от типа вращателя, ролики должны быть покрыты полипропиленом или другим полимерным материалом. Его задачи – повышение сцепления, коэффициента трения, необходимого для уверенного вращения металлической заготовки, обеспечение мягкости воздействия, исключение появления царапин и других повреждений.
Преимущества
Наиболее значимые достоинства сварочных вращателей выглядят следующим образом:
- Повышение производительности. Сварщику не приходится выполнять второстепенные ручные операции, он может сосредоточиться на основной задаче.
- Повышение качества работы. Всесторонний доступ к заготовке, экономия сил – все это помогает сформировать шов, который окажется эстетичным, прочным, выдерживающим значительные температурные и механические нагрузки.
- Обеспечение производственной безопасности. Не нужно взаимодействовать с деталью вручную, она прочно зафиксирована, случайный срыв исключен, риск получить травму – сведен к минимуму.
- Экономия материала. Сварщик, работающий в комфортных условиях, не допустит ошибку. Риск выпуска бракованного изделия минимален, что положительно сказывается на экономических показателях предприятия, позволяет исключить лишние расходы.
- Широкие возможности автоматизации. Сварочные вращатели можно синхронизировать с автоматизированными сборочными линиями.
Сильной стороной является и универсальность оборудования. Оно не накладывает ограничений по технологии сварки, допускает применение TIG, MIG/MAG и других современных методик. Универсальность выражается и в совместимости с различными производственными сферами, которые следует рассмотреть более подробно.
Области применения
Сварочные вращатели востребованы в следующих сферах:
- Производство трубного металлопроката. Кольцевая сварка занимает минимум времени, в особенности – если речь о трубах для магистральных систем, отличающихся огромным диаметром. Наибольшее распространение в данной сфере получили роликовые вращатели, идеально совместимые с цилиндрическими заготовками.
- Изготовление котельных установок, турбин и других агрегатов для энергетической промышленности. Данные установки находятся под значительными механическими и термическими нагрузками, относятся к классу ответственных, а потому должны обладать максимальной надежностью. Вращатель исключает образование точек концентрации напряжения, позволяет сформировать соединительные швы с высокой точностью независимо от расположения.
- Выпуск турбинных двигателей, силовых установок для морских и речных судов, самолетов. В данном случае первична высокая точность позиционирования и возможность автоматизации. Собранный с использованием вращателей и роботизированных станков мотор максимально надежен и безопасен, отвечает даже самым жестким требованиям.
- Машиностроение. Вращатели подходят для выпуска широкого спектра продукции, будь то валы, редукторы, барабаны и другие механизмы.
Подведение итогов
Вращатель – большое подспорье для сварочного производства вне зависимости от его масштабов и направленности. Он окажется полезен как в небольшой мастерской, так и в крупном сборочном цехе. Максимально его преимущества раскроются при работе с массивными деталями, ручной поворот которых затруднен или невозможен, требует огромных усилий.
Для исключения эксплуатационных проблем необходимо ответственно отнестись к подбору оборудования. Наиболее значимые параметры – габариты и грузоподъемность. Они должны соответствовать размерам и массе заготовок. Рекомендуется выбирать обе характеристики с запасом, чтобы исключить перегрузку и постоянную работу на пределе возможностей. Такой подход положительно скажется на долговечности, сведет к минимуму риск поломки.
